フリーパネル鋼製型枠

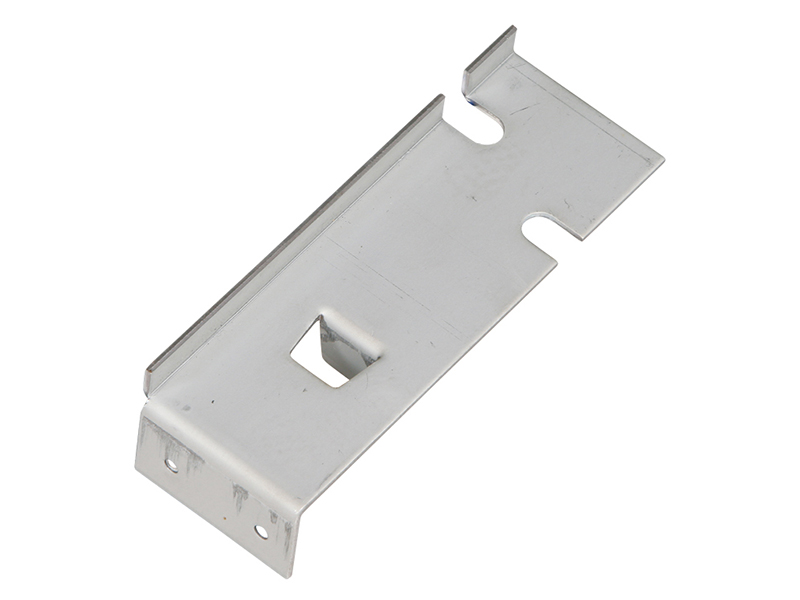

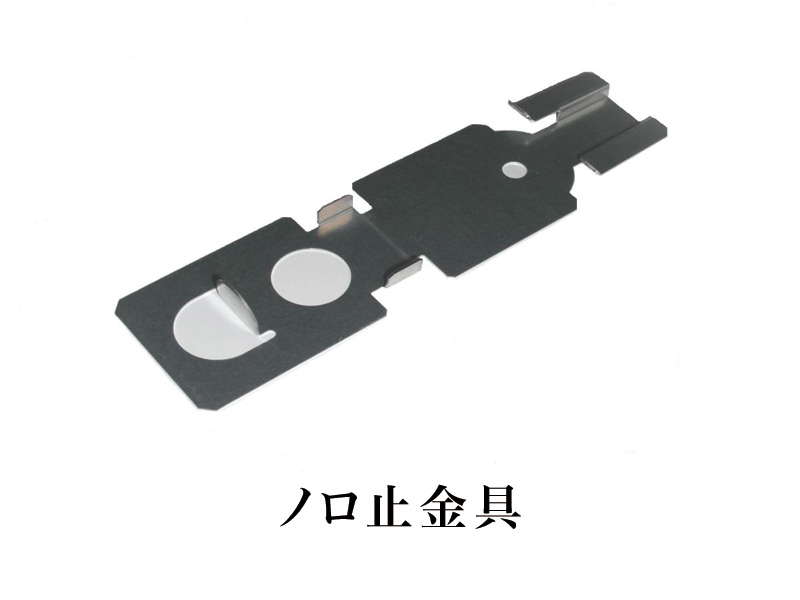

ノロ止め金具- 45･50p兼用 (300入)

用途

パネルのジョイント部分に挟み込み、打ち継ぎ部のノロ垂れを防止する金具です。
パネルに差し込むだけの簡単施工です。
土間ベース上部に埋まるよう、パネルに差し込みます。
45㎜パネルにも使用できます。

特長

土間ベースに密着し、立ち上がり打設時のノロの入り込みを抑えます。
板厚が0.6㎜と薄く、脱枠後簡単に折り取る事ができます。
外周パネルが倒れにくくなり、通り出しやすくなります。

コンパネジョイント金具

用途

パネルとコンパネをクリッパーで連結出来る金具です。
間崩れ等で直線パネルでは、ピッタリ組めない場合の寸法調整金具です。

特長

コンパネで自由に寸法調整できます。
12㎜厚のコンパネ対応です。

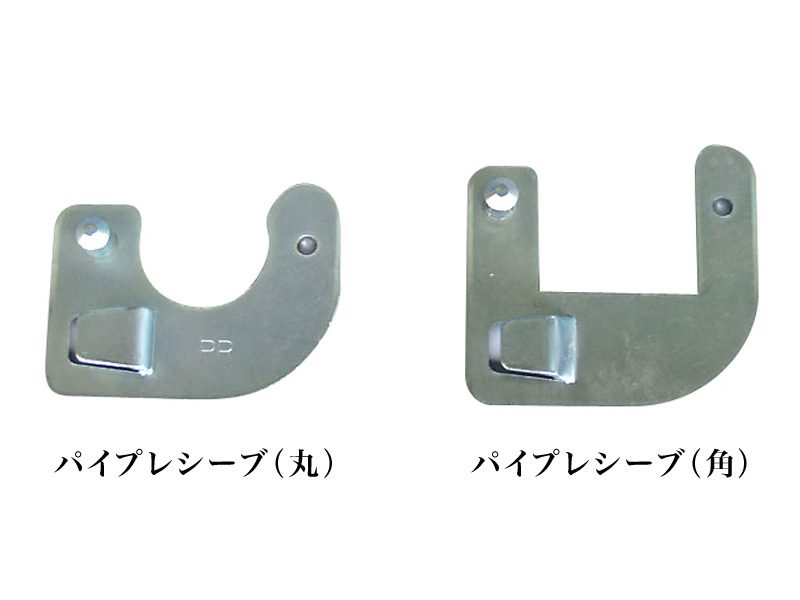

パイプレシーブ- 50単管受 (50入)
パイプレシーブ- 60バタ角受 (50入)

用途

パネルの通り出し用金具です。

特長

丸：単管パイプ48.6φを型枠に取り付けて、通りを出します。
角：鋼管60角を型枠に取り付けて、通りを出します。
パネル連結穴に差し込むため、クリッパーの代用にもなります。

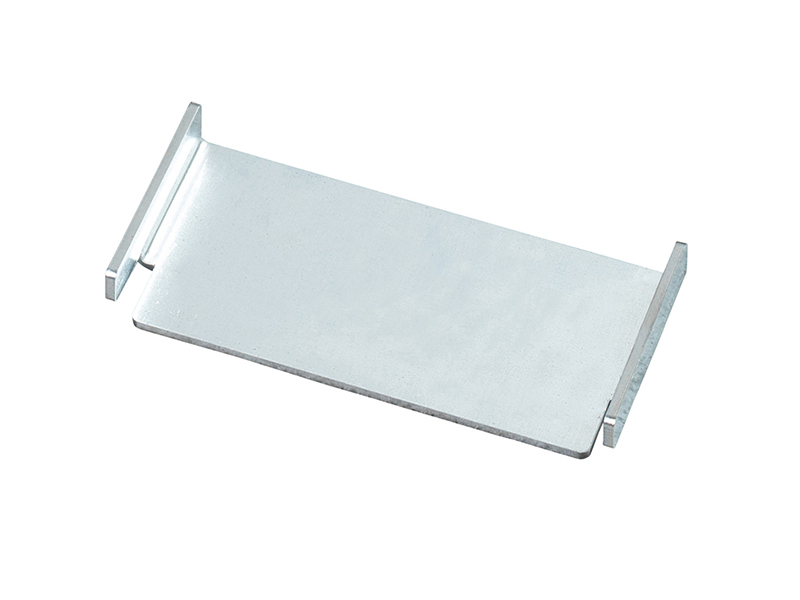

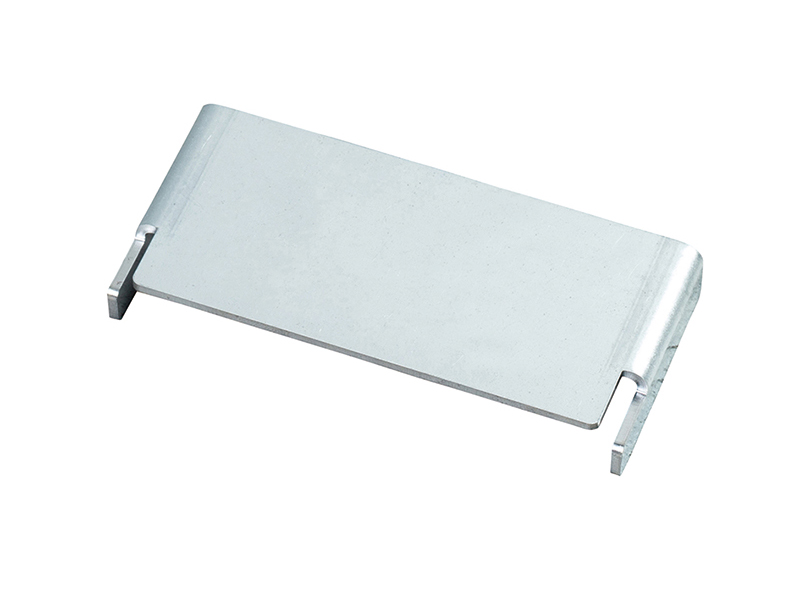

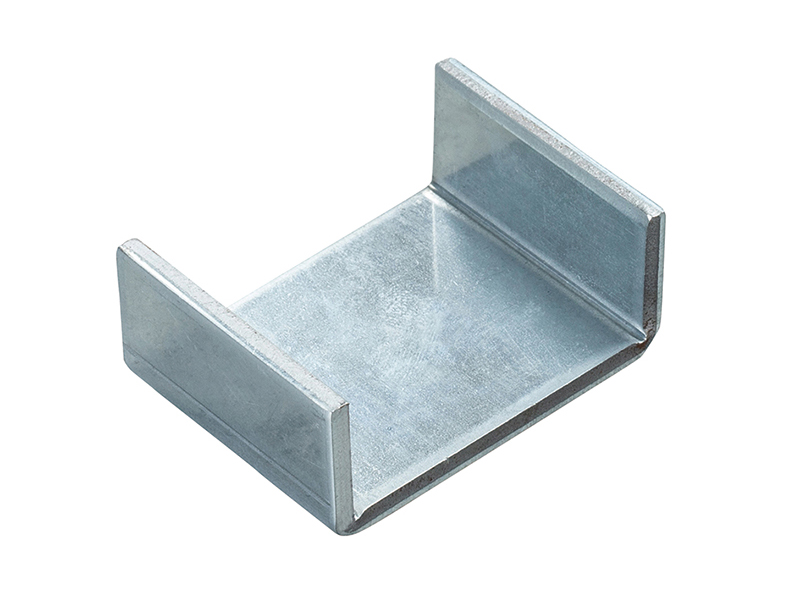

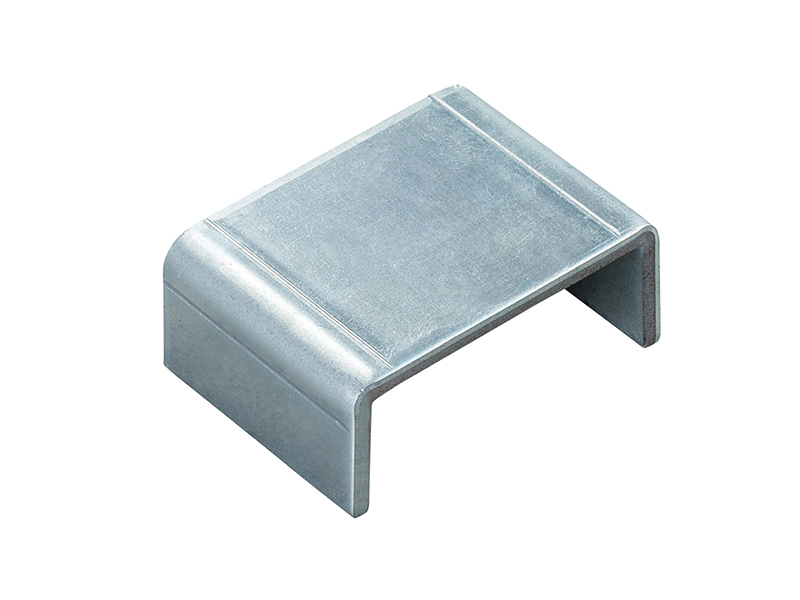

かぶせ金具- 20x50x43 小 (30入)

用途

かぶせ金具を使用する事により、クリッパー穴が揃い、取り付けが容易になります。

特長

パネル上部にはめ込む事により、横連結表面が揃い、コンクリート表面に段差ができず、きれいな仕上がりになります。
ハンマーのひと叩きで取り付けでき、簡単施工です。

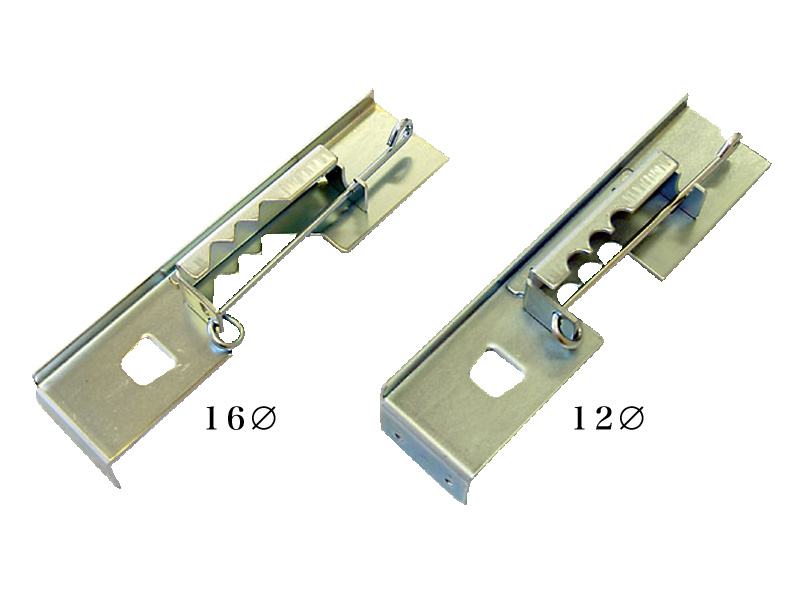

アンカーセット治具-φ12 120巾･150巾芯ワンタッチセット用 (50入)
アンカーセット治具-φ13-φ16 120巾･150巾芯ワンタッチセット用 (50入)

用途

アンカーセットの固定金具です。
ホールダウン用アンカーボルトの固定金具です。

特長

アンカーボルトM12用とホールダウンアンカーボルトM16用、2種類を用意しております。

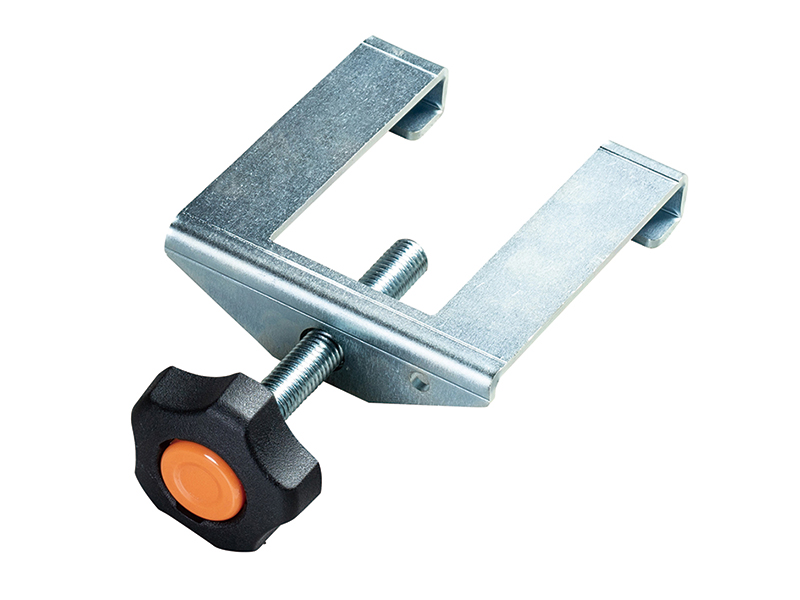

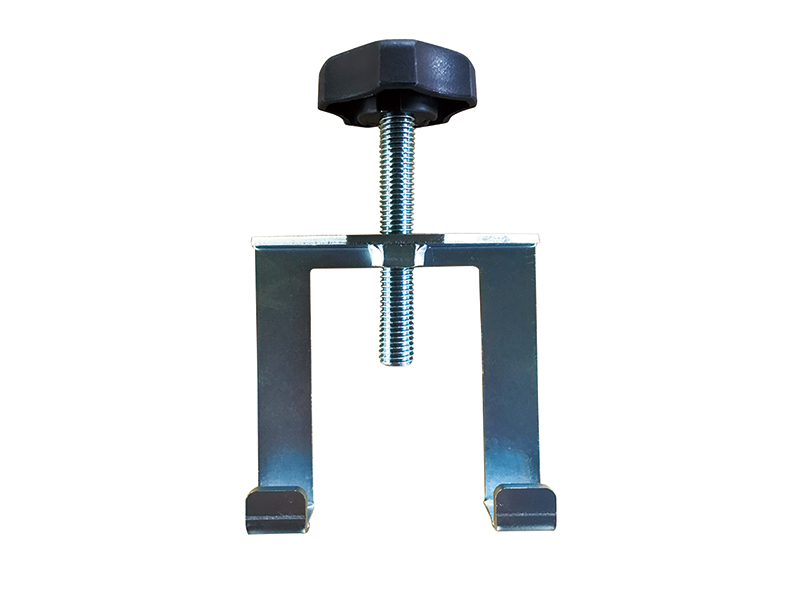

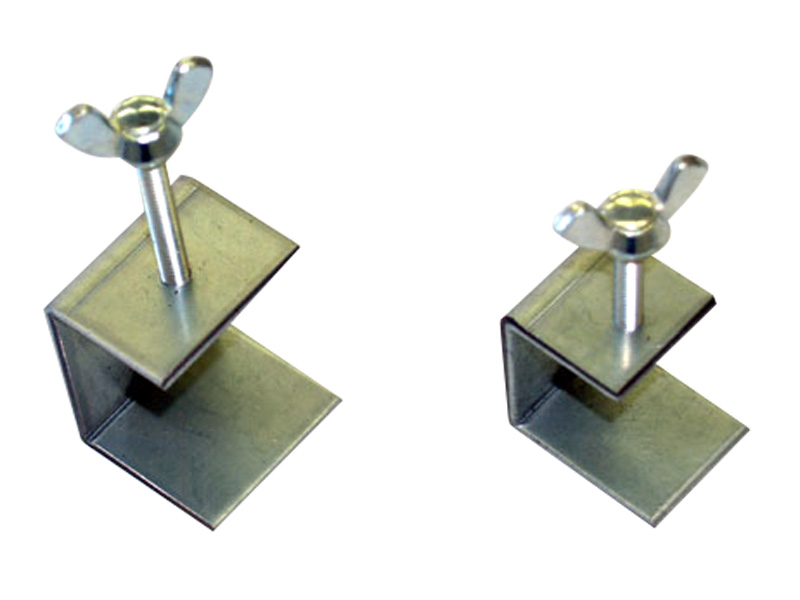

浮上り防止金具-小 0-33 (30入)
浮上り防止金具-大 0-43 (30入)

用途

アンカープレート、点検口-フラットの固定金具です。
下から蝶ネジで固定します。

特長

ネジで強固に固定します。
大はアンカープレートや点検口-フラットなどのしっかり固定したい物に使用します。
小は伸縮パネルのスライドの固定等、取り付け場所が狭い所で使用します。

鉄筋スペーサー- 60-75 D10 対応

用途

鉄筋を基礎芯に入れるための金具です。
パネル天端に設置します。

特長

芯位置、60㎜・75㎜対応です。
鉄筋10㎜(D10）対応です。

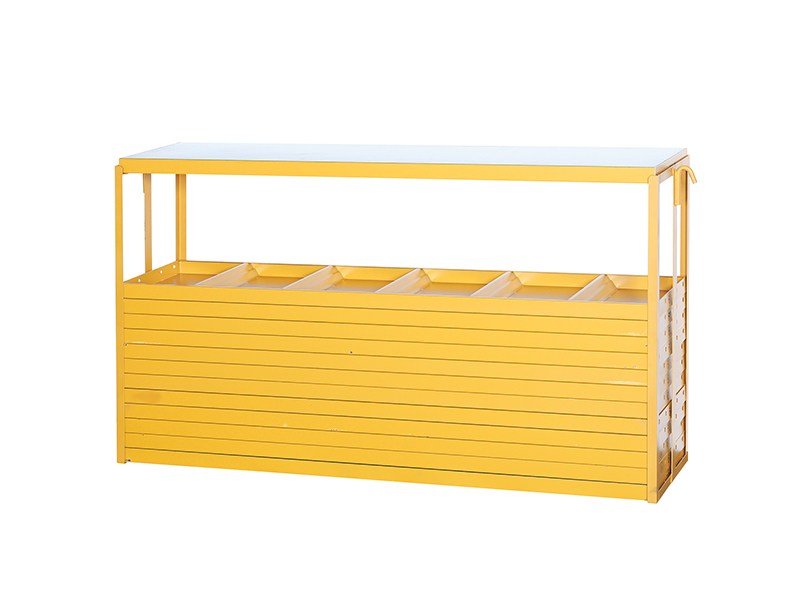

パネルラックセット(2入)

用途

パネル収納用ラックです。

特長

外回りをパネルで覆い、カゴにする事で小物を収納する事ができます。
外側にパネルを使用するので、組立て、解体が簡単です。
解体後は枠のみとなり、スペースを取りません。
組付け後、下部に隙間が空く為、フォークリフトでの積み下ろしができます。
パネルで側面を囲む為、中にスライドパネルや短いパネル及び小物を収納できます。よって重量がかかる為、4点吊りとなっています。

点検口-フラット

用途

間仕切り部の通風口(点検口、人通口)に使用します。
パネル巾50㎜、45㎜兼用です。

特長

パネルを組み付け後、簡単に設置できます。
斜め加工が無く、コンクリート被り厚が均一に保てます。
中心下部の蝶ナットを緩め、内側に倒すだけで、簡単に取り外しできます。

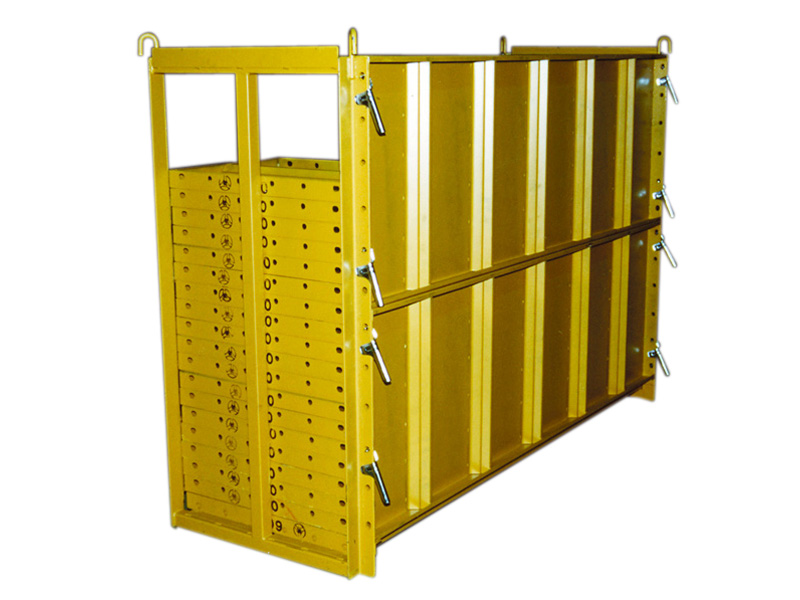

パネルラック直線専用セット20枚収納(2入)

用途

パネル収納用ラックです。

特長

直線パネル専用です。
お客様からのご要望により、パネルラックを直線パネル専用でさらに簡易で作成致しました。
組立て不要の為、一人でも簡単に収納できます。
パネルラックと違い、側面にパネルが無く短いパネルが収納できません。小物も収納できなく、直線パネル専用になります。よって、重量がかからない為、2点吊りとなっています。

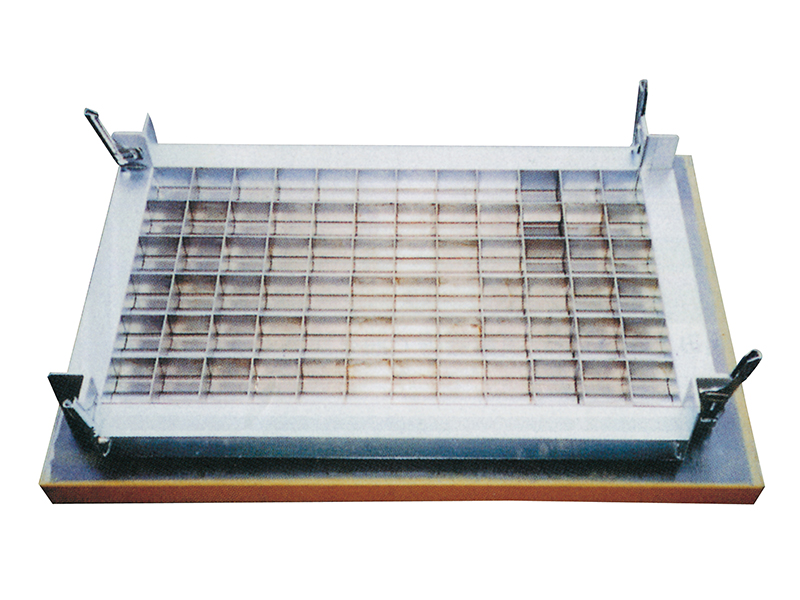

平板型枠セット300×300×100
