パネルバリエーション

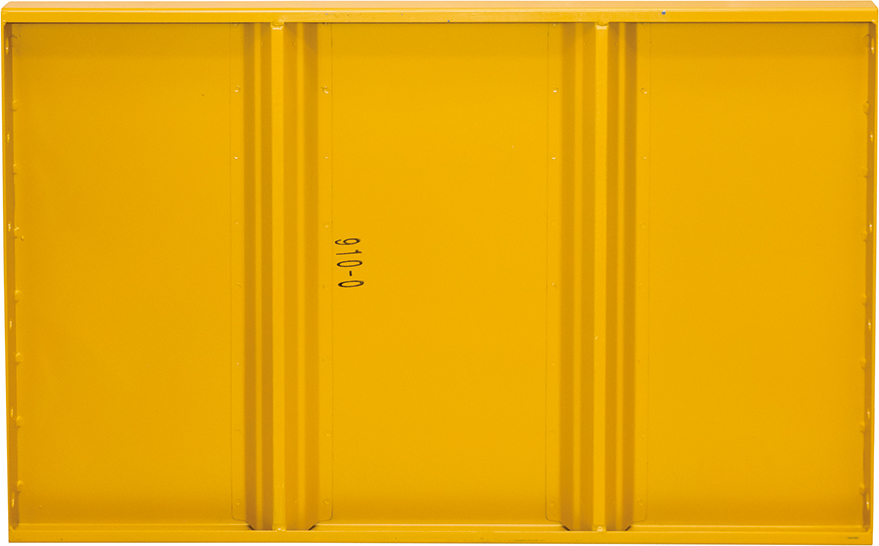

  • 直線パネル
    001

    用途

    • 基礎の直線部に使用します。
    • 基礎の内部、外部共に使用可能です。

    特長

    • 高耐久。
    • 軽量。

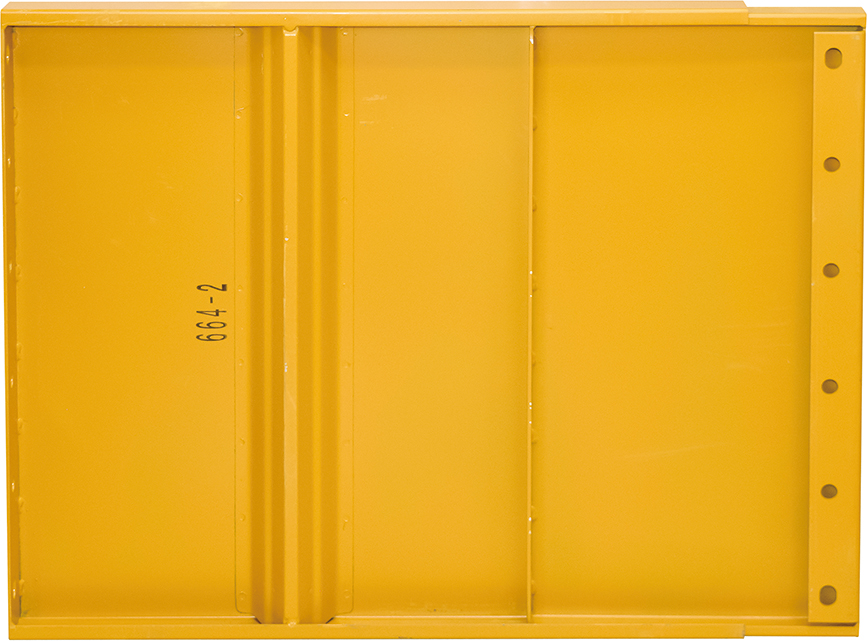

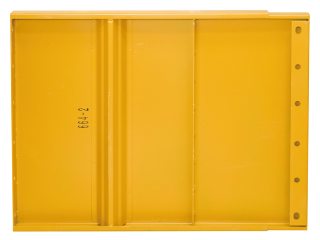

  • 伸縮パネル
    002

    用途

    • 直線パネルに伸縮パネルが付いた寸法調整パネルです。
    • 内枠用パネルとしても使用します。

    特長

    • 内枠の伸縮で簡単に寸法調整できます。
  • 伸縮止め金具

    用途

    • 伸縮パネルのスライド部分を固定する金具です。

    特長

    • 伸縮止め金具を使用する事により、生コンの流入を防ぎます。

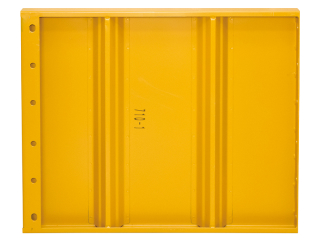

  • 内枠パネル
    004

    用途

    • 伸縮パネルを使用しない時に、入隅用のパネルとして使用します。
    • 伸縮パネルを使わずに、ピッタリと組付けたい場合に使用します。

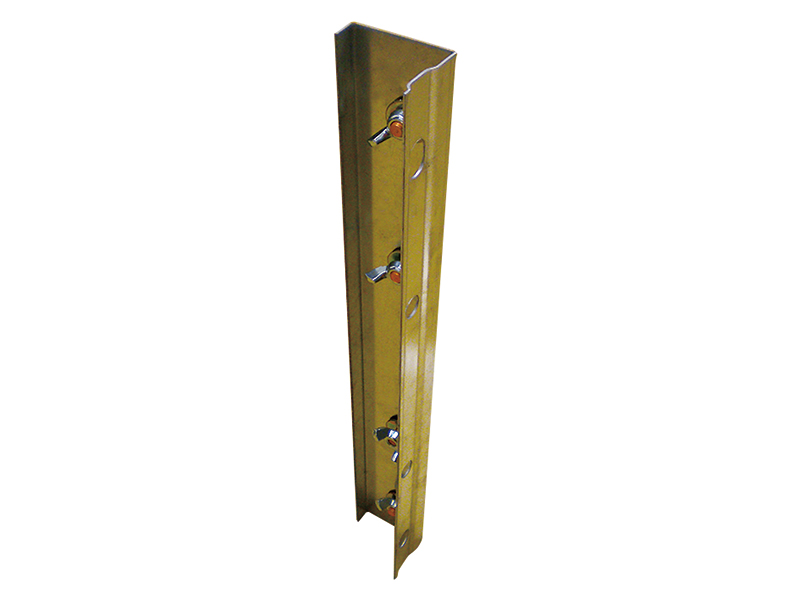

  • 内枠アタッチメント
    005

    用途

    • 直線パネルの横端部に取り付けて使用します。
    • 直線パネルの横端部のクリッパー取り付け穴に、蝶ネジで締め付けて取り付けます。

    特長

    • 直線パネルを内枠用パネルとして使用する事ができます。
    • 内枠パネル以外の寸法でも、内枠パネルとして使用する事ができます。

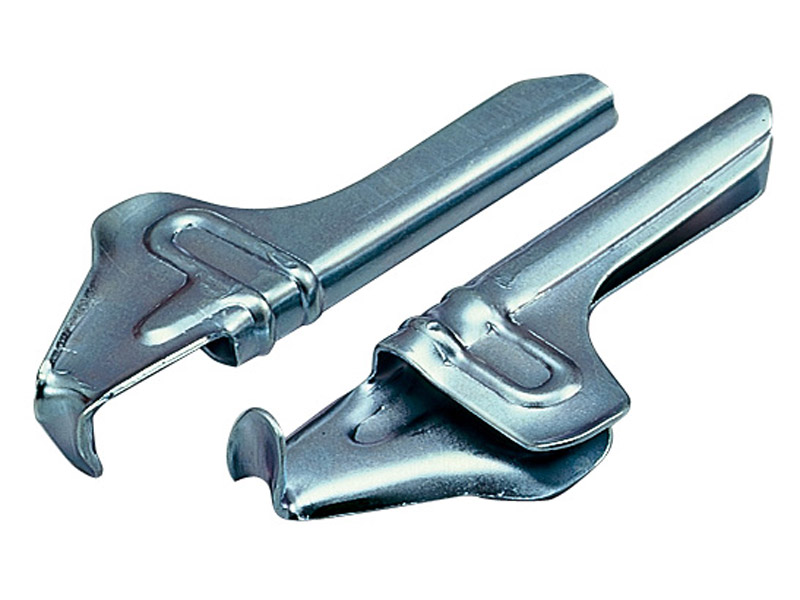

  • FPクリッパーー(200入)
    006

    用途

    • パネルをジョイントする金具です。

    特長

    • クリッパーを使用する事により、パネル同士を容易に連結できます。

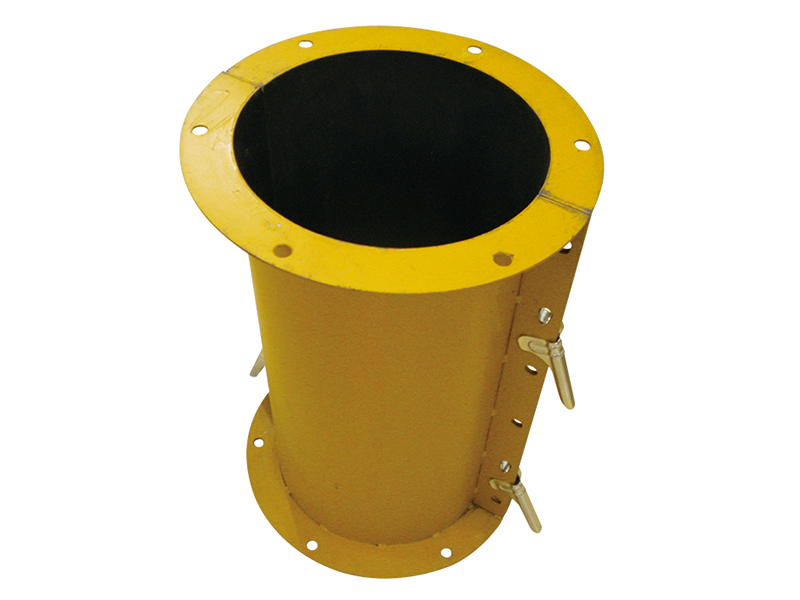

  • 円柱型枠
    007

    用途

    • 円柱型の基礎に使用します。
    • クリッパーで取り付けできます。

    特長

    • 鋼製型枠で初の円柱型パネル。
    • クリッパーで取り付けができる為、組立、脱枠がスピーディーで作業時間の短縮が図れます。
    • ボイド管に比べ繰り返し使用できます。

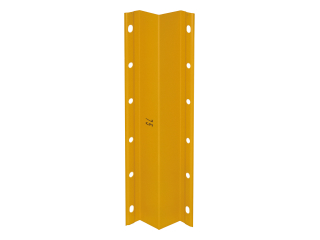

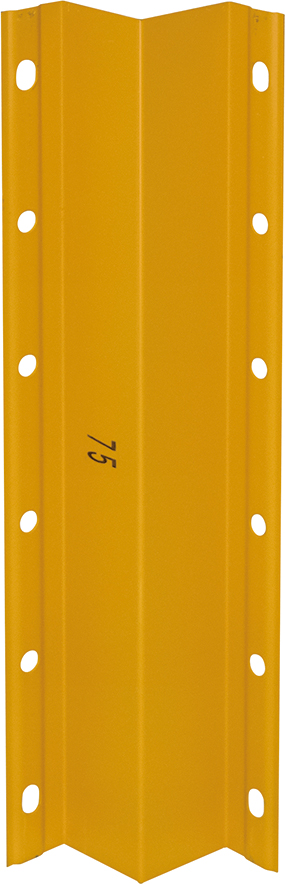

  • 外コーナー
    008

    用途

    • 基礎の出隅部に使用します。
    • 芯振りに合わせると便利です。

    特長

    • 仕上がりがきれいです。
    • 重ねられる為、持ち運びに便利です。

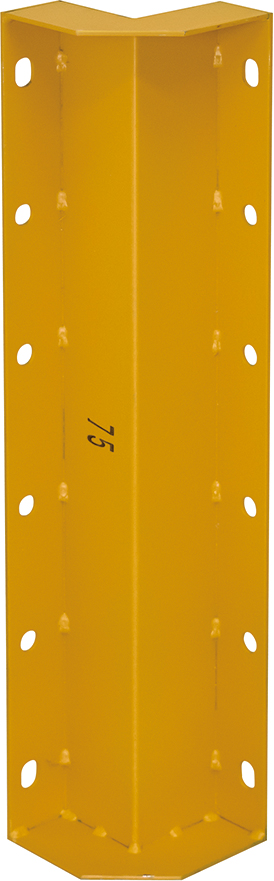

  • 強化外コーナー
    009

    用途

    • 基礎の出隅部に使用します。
    • 芯振りに合わせると便利です。

    特長

    • 仕上がりがきれいです。
    • 外コーナーに比べ、上下に強化用鉄板で補強してある為、耐久性に優れています。
    • 出隅部の直角の精度が保たれます。

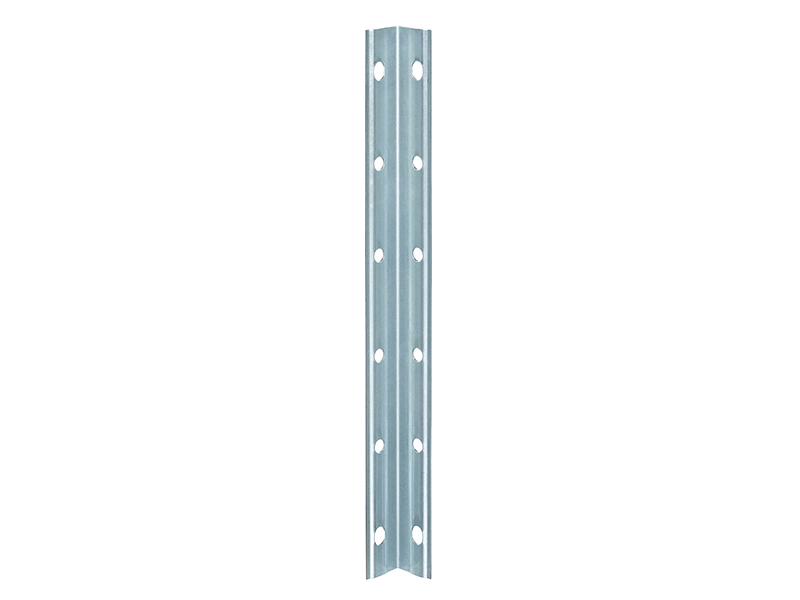

  • 直付け外コーナー
    010

    用途

    • 出隅部のパネル直付に使用します。

    特長

    • 重ねられる為、持ち運びに便利です。
  • 内コーナー
    011

    用途

    • 基礎の入隅部に使用します。

    特長

    • 伸縮パネルを使用せず組むことができます。
  • 直付け自在外コーナー
    可動域60度-140度

    用途

    • 直角以外のパネル組付け時に使用します。
    • 出隅部でのパネル直付けに使用します。

      • 特長

      • 角度を自由に変えられます。

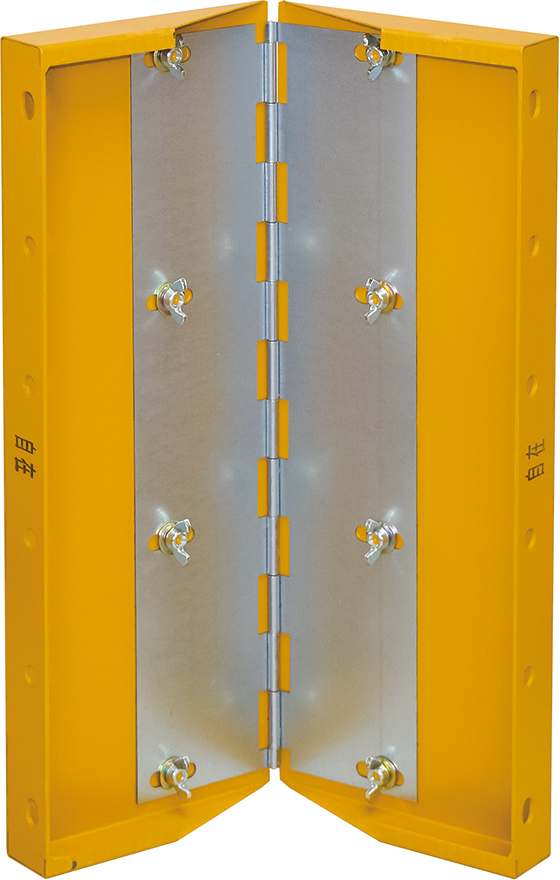

  • 自在自在コーナーパネル
    可動域45-135度

    用途

    • 多角形基礎用コーナーパネルです。

    特長

    • 可動部位で角度を自由に変えることができます。
    • 出隅部、入隅部に使用します。

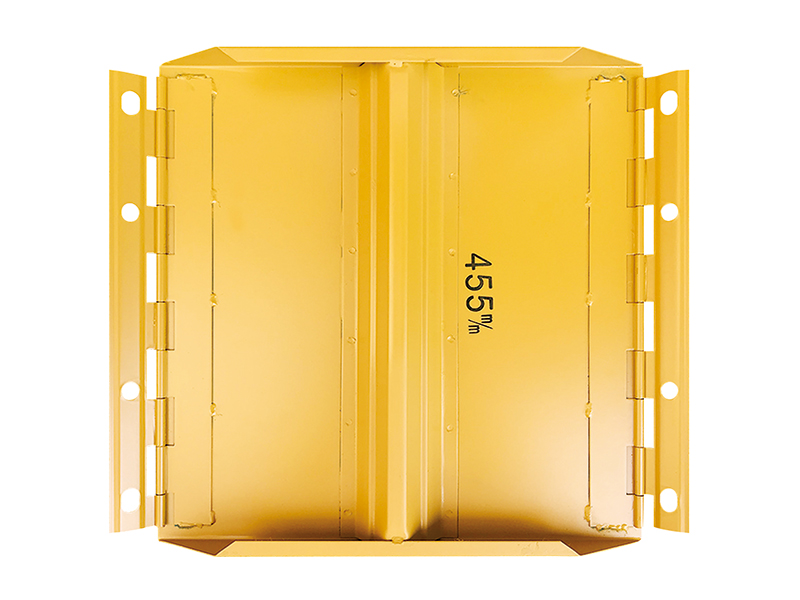

  • ハンチパネル天地
    可動域180-235度
    014

    用途

    • 直角以外のパネル組み付け入隅部に使用します。
    • 鈍角コーナー180～235度までの範囲で使用可能です。

    特長

    • 自在直付けコーナーを外枠として使用した際の内側パネルとしても使用できます。
  • FPフカシ枠
    015

    用途

    • 基礎上部の切り欠きに使用します。
    • 玄関部分の基礎の切り欠きに使用します。

    特長

    • 内枠の伸縮で簡単に寸法調整できます。
    • スライド内枠長さ１５０㎜～２００㎜で製作可能です。
    • 磁石の取り付けもできます。
  • スミ切りパネル
    016

    用途

    • 入隅部の形状が、面取り(ハンチ)になっている場合に使用するパネルです。

    特長

    • 面取り部の寸法を気にせず組むだけです。

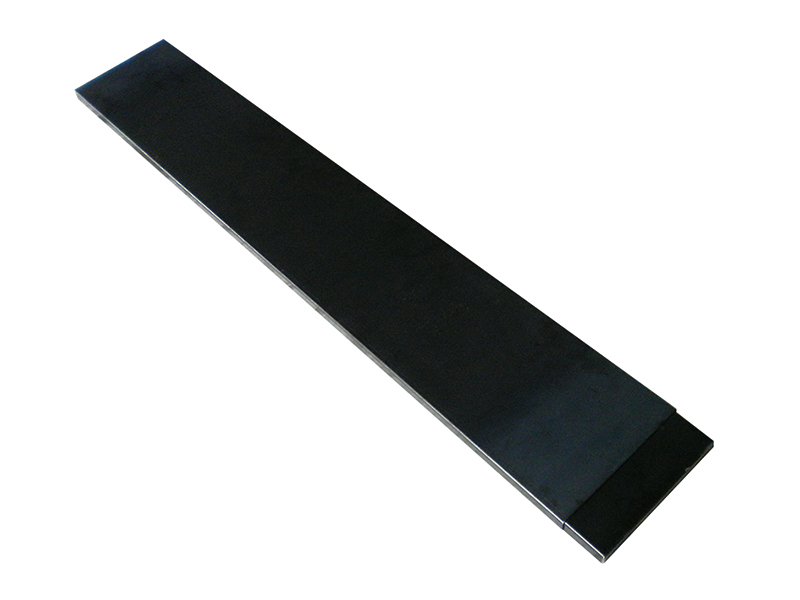

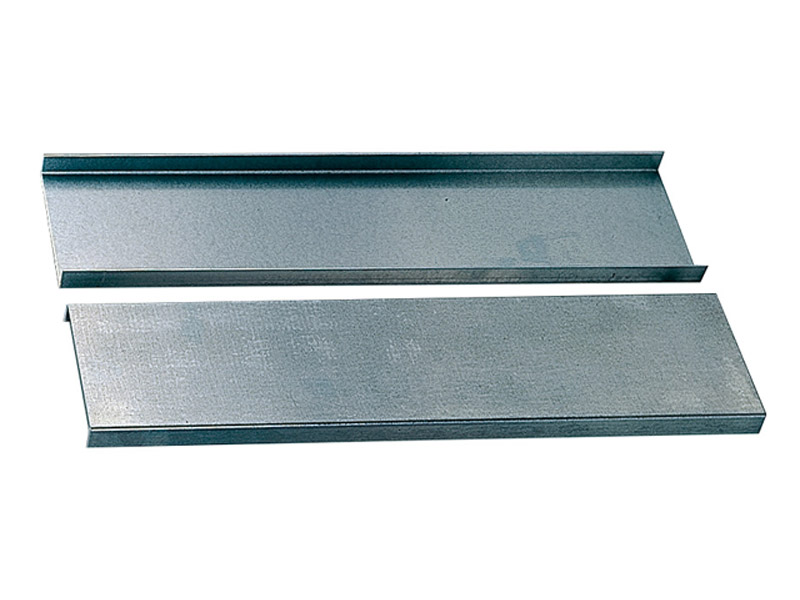

  • 落し板

    用途

    • 玄関の落とし、間仕切り部の通風口(点検口、人通口)の設置等に使用します。

    特長

    • セパレーターで挟み込み固定します。

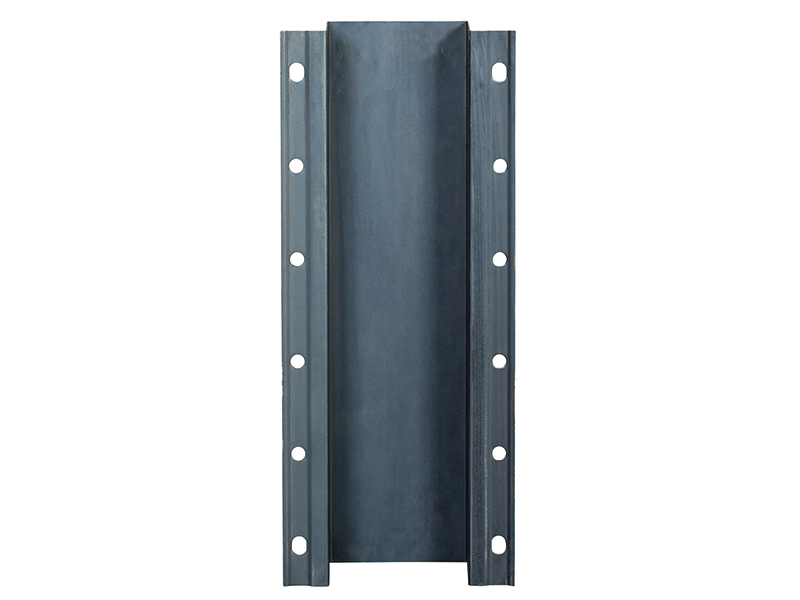

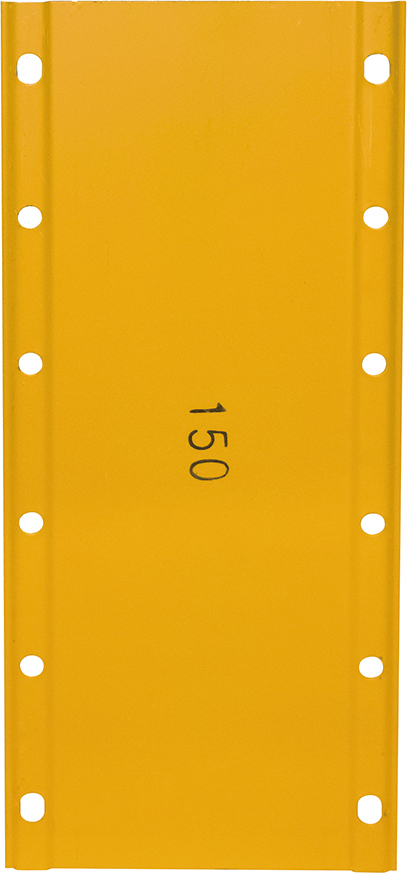

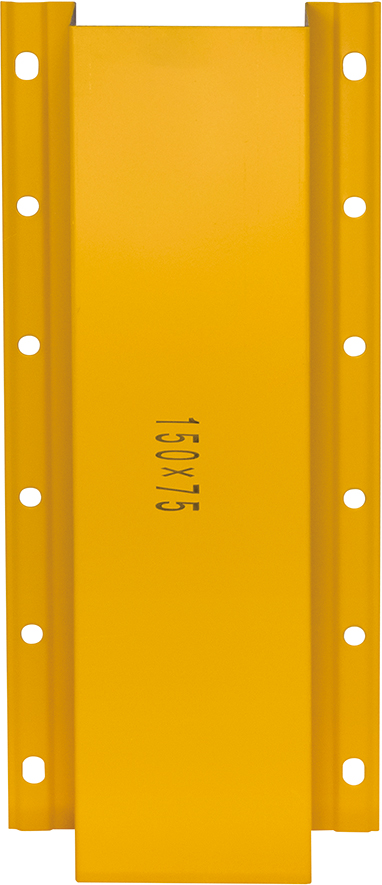

  • 止めパネル
    018-01 018-02

    用途

    • 基礎の止めの部分に使用する金具です。

      • 特長

      • 独立基礎の止めに最適です。
  • フラット止めパネル

    用途

    • 基礎の止めの部分に使用する金具です。

    特長

    • 独立基礎の止めに最適です。

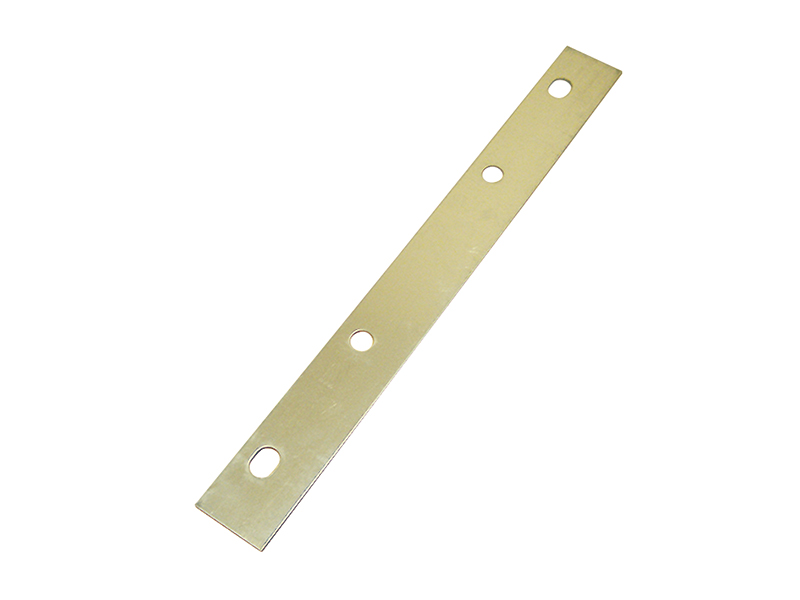

  • FBスペーサー (15入)
    103

    用途

    • パネルと寸法足らず時の調整に使用します。
    • クリッパーと同時に取り付けできます。

    特長

    • パネルの寸法不足時に使用します。
    • 板厚１.０㎜、２.０㎜、３.５㎜　この中からお選び下さい。

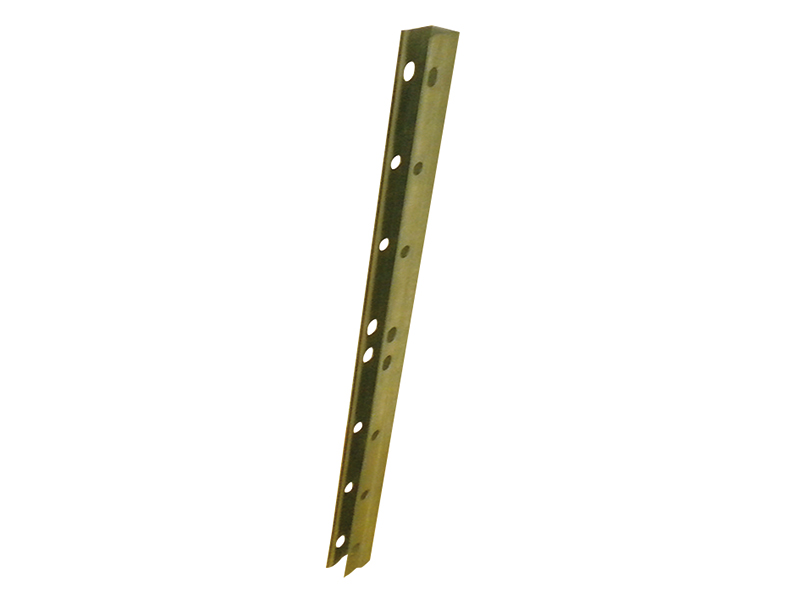

  • 30ミリ調整枠
    104

    用途

    • 30ミリの調整枠です。
    • 基礎巾が１２０㎜から１５０㎜になった場合に使用します。

    特長

    • 30ミリ調整枠を使用する事により、伸縮パネル不要での施工ができます。
    • クリッパー同士の緩衝はしません。

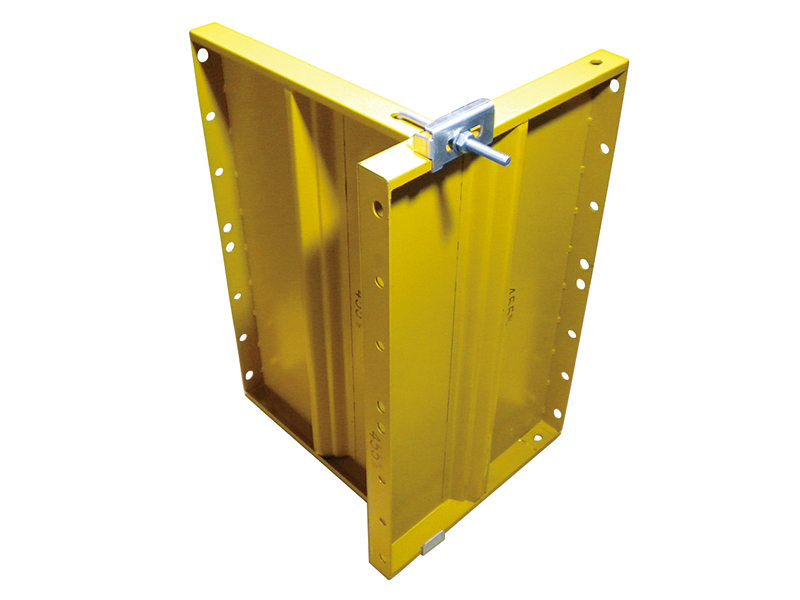

  • FP-750 455 直コーナーパネルセット
    077

    用途

    • FP-750 455 直コーナーパネルセットは、専用パネル(H750/455㎜)と専用金具のセットで使用します。
    • FP-750 455 直コーナーパネルセットは、直線パネルのみ使用し、伸縮パネルが不要となります。
    • 外コーナーを使用せず、パネルの組付けができます。
    • パネル上下天端に金具専用穴が空いている為、上下反転しても使用できます。
    • 組付け時、時計回り、反時計回りどちらでも使用できます。

    特長

    • 直線パネルのみ使用するため、伸縮パネル使用時にできる生コン仕上がり段差がありません。
    • 外コーナー不要のため、仕上がり時の生コン継ぎ目線が出ません。
    • FP-750 455 直コーナーパネルセットとして使用することにより、間崩れ時の対応も容易にできます。
    • FP-750 455 直コーナーパネルセットとして使用しない場合は、通常の４５５㎜としても使用できます。
